ES-PH-SOIL-01 là cảm biến được thiết kế dể đo nồng độ pH của môi trường đất, phù hơp sử dụng trong nông nghiệp đặc biết là các ngành trông cây công nghiệp theo mua, các ngành nông nghiệp cốt lõi như trồng lúa, trồng rau…
Cảm biến được thiết kế với ba phần được cách ly với nhau hoàn toàn: nguồn điện cấp cho cảm biến, đầu dò của cảm biến và tín hiệu ngõ ra. Do đó, cảm biến có thể hoạt động ổn định, an toàn và có thiết kế dễ dàng lắp đặt.
Tính năng
Chỉ khi độ pH của đất khoảng 6,5 thì khả năng hấp thụ và sử dụng các nguyên tố dinh dưỡng là cao nhất, có lợi nhất cho sự sinh trưởng và phát triển của cây trồng. Vì vậy vai trò của cảm biến pH đất là không thể thiếu.
Cảm biến đã được hỗ trợ trên ứng dụng Insight Sensor
Đọc và thay đổi thanh ghi RS485 Modbus ES-PH-SOIL-01 sử dụng Insight Sensor
Vẽ biểu đồ và lưu trữ data logger ES-PH-SOIL-01 sử dụng Insight Sensor
Kích thước
Thông số kỹ thuật
| Thông số | Giá trị |
| Nguồn điện | DC 5–30V |
| Công suất tối đa | 0.5W (nguồn cấp DC 24V) |
| Phạm vi đo | 3–9 pH |
| Độ phân giải | 0.1 |
| Nhiệt độ làm việc | -20°C ~ 60°C |
| Độ ổn định dài hạn | ≤5% / năm |
| Thời gian đáp ứng | <10 giây |
| Thời gian ổn định | ≤5 phút |
| Cấp độ bảo vệ | IP68 |
| Chất liệu đầu dò | Điện cực chống ăn mòn đặc biệt |
| Chất liệu vỏ | Nhựa epoxy chống cháy màu đen |
| Kích thước | 45 × 15 × 123 mm |
| Tín hiệu đầu ra | RS485 (giao thức Modbus) |
Hướng dẫn sử dụng
Khu vực hoạt động của cảm biến được xác định như sau: Khu vực hình trụ có đường kính 5cm, chiều cào bằng với chiều dài đầu dò của cảm biến và tâm của hình trụ sẽ trùng với vị trí chính giữ 2 đầu dò điện cực. Khu vực hoạt động được minh họa như hình sau:
Phương pháp đo
Đo nhanh: Vị trí đo thích hợp là khu vực ít đá, các vật thể cứng tránh đầu dò xảy ra va chạm trong quá trình lắp đặt. Tùy theo độ sâu cần đọ, người dùng cần loại bỏ lớp đất bề mặt, tuy nhiên cần giữ độ tơi xốp của đất, tránh thay đổi kết cấu đất. Cầm chắc cảm biến và cắm vào vị trí cần đo theo hướng vuông góc với mặt đất. Lưu ý KHÔNG LẮC CẢM BIẾN SANG HAI BÊN khi cắm. Để lấy giá trị chính xác, người dùng nên đo nhiều lần trong phạm vi nhỏ và lấy giá trị trung bình.
Chôn cảm biến: Trước tiên cần đào 1 hố có đường kính 20cm. Tại vị trí cần đo, cắm cẳm biến vào thành hố theo hướng vuông góc với bề mặt thành hố. Sau đó lắp đất thật chặt nhằm giữ cảm biến nằm nguyên tại vị trí đo.
Sơ đồ kết nối dây cảm biến
| Màu dây | Chức năng |
| Nâu (Brown) | VCC |
| Đen (Black) | GND |
| Vàng (Yellow) | RS485 A |
| Xanh dương (Blue) | RS485 B |
Sơ đồ kết nối hệ thống
Giao thức truyền thông
| Giao thức | Baudrate | Data bits | Stop bits | Parity |
| RS485 (Modbus RTU) | 2400bps/4800bps/9600bps có thể thay đổi, (Mặc định sẽ là 4800bps) | 8 | 1 | None |
Bảng thanh ghi
| Địa chỉ thanh ghi | Địa chỉ PLC (thập phân) | Nội dung | Thao tác | Giải thích định nghĩa |
| 0000H | 40001 | Giá trị pH | Chỉ đọc | Giá trị pH thực tế (nhân 10 lần, ví dụ pH = 7.2 → giá trị trả về 72) |
| 07D0H | 42001 | Địa chỉ thiết bị | Đọc / Ghi | 1 ~ 254 (mặc định là 1 khi xuất xưởng) |
| 07D1H | 42002 | Tốc độ baud của thiết bị | Đọc / Ghi | 0 = 2400, 1 = 4800, 2 = 9600 |

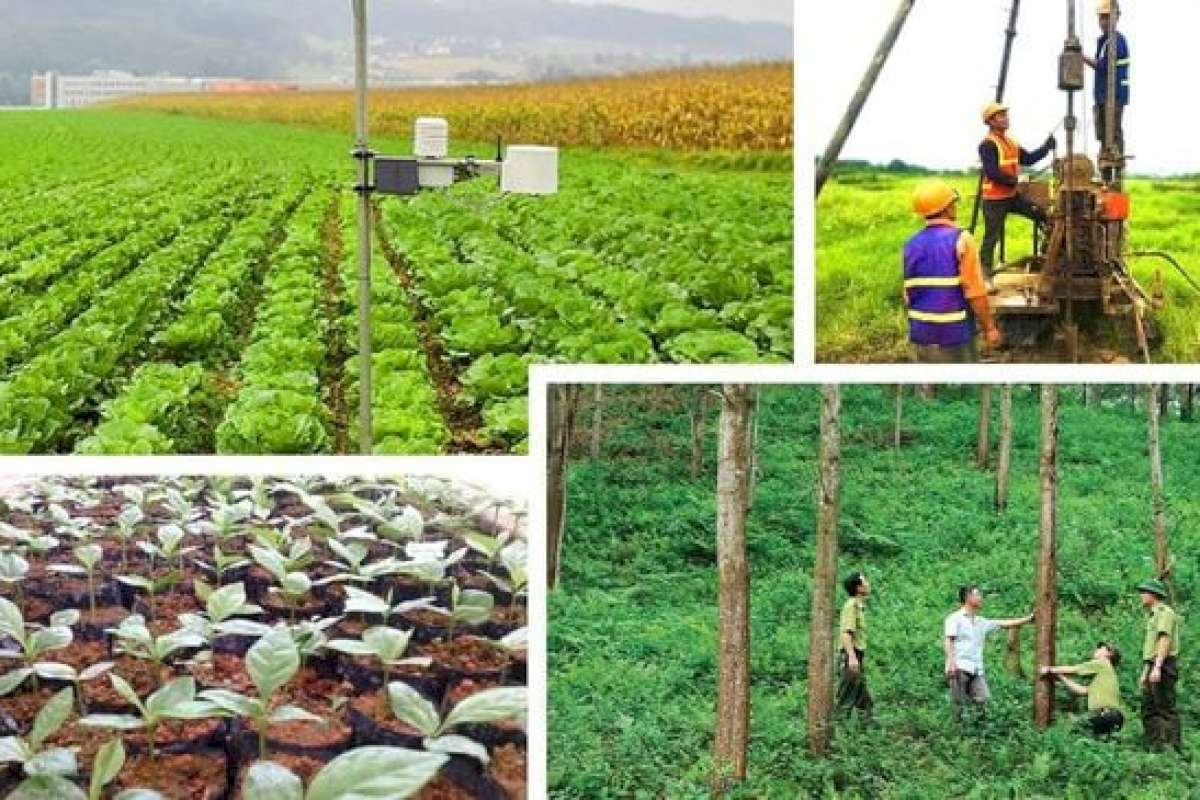

Ứng dụng
Cảm biến đọ pH đất được sử dụng để đo và đánh giá chất lượng, tình trạng đất một cách chính xác. Thiết bị này được ứng dụng rộng rãi trong nông nghiệp thông minh, lâm nghiệp, khảo sát địa chất và ươm trồng cây giống, giúp người dùng tối ưu việc tưới tiêu, bón phân và cải thiện năng suất cây trồng.
- Giá bán: 1,250,000 VNĐ /01 BỘ
- Được tích điểm vào ví khi áp Mã RC: 25,000 - Chiết khấu khi áp Mã Người Giới Thiệu RM: 5 %
- Một triệu hai trăm năm mươi nghìn đồng
